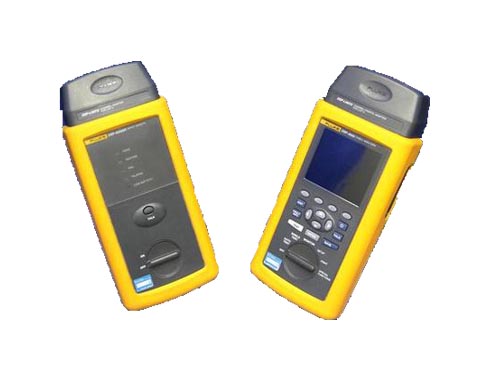

DSP-4000系列数字式电缆认证测试仪|DSP-4000|DSP-4100|DSP-4300 – 该型号已停产，替代产品为DTX系列测试仪(DTX-1800,DTX-1200,DTX-LT)

DSP-4000系列数字式电缆认证测试仪产品概述：

3种型号可供选择：DSP-4300、DSP-4000PL以及DSP-4000
使用世界上最坚固耐用的电缆测试仪，可以对电缆和光缆进行测试、认证以及文档备案。利用高速数字处理技术进行快速的测试。
出众的诊断功能使故障排除更加快速简便
全新 PM06测试头是第一个可以测试 Cat 6 是否符合标准以及互用性的中性、屏蔽插头
新的永久链路适配器可获得更多的“通过”结果，消除错误的“失败”结果
功能强大的光缆测试适配器可执行双光缆、双波长的光缆认证
使用 LinkWare电缆管理软件可以方便地对电缆和光缆进行管理和文档备案
支持中国国家标

DSP-4000系列数字式电缆认证测试仪产品功能：

卓越的性能、速度以及准确性，这就是备受赞誉的DSP-4000系列数字式电缆分析仪——含最新的DSP-4300六类电缆测试仪。

DSP-4000系列数字式电缆分析仪能够快速准确地测试高性能的超5类,6类电缆链路及光纤链路。有了高级的数字平台，无论对一条链路重复测试多少次，DSP-4000系列数字式电缆分析仪都可保证测试的准确性。频率可达350MHZ的高带宽测试能力、高级的诊断功能及详尽的测试报告，DSP-4000(DSP4000)系列数字式电缆分析仪可提供给您一套完整的测试、验证电缆和光缆并进行文档备案的方案。同其它线缆测试仪一样，DSP-4000系列数字式电缆分析仪坚固耐用，可经受的起网络安装环境中的摔碰及其它灾难。

新的模块成为6类线测试中的突破
新的DSP-4300可对高速铜缆及光纤网络提供最全面的测试、验证解决方案。扩展的内置存储卡，可以方便的下载电缆ID号，提高了工作效率以及准确性。增强的6类通道适配器和永久链路适配器，都包含在标准的DSP-4300中。

DSP-4300：6类测试上的突破
对于高速的铜缆和光缆，DSP-4300数字式电缆分析仪是最全面的电缆测试和验证工具。拥有了它，您将获得精确的测试结果。无论您对数据管理有何需求，需要什么样的测试能力，备受赞誉的DSP-4000系列数字式电缆分析仪的每一个基本单元都能提供卓越的性能、速度和准确性。如果您认为现在的6类解决方案就是您的所需，全新的DSP-4300数字式电缆分析仪—6类测试的整体方案则比您看的更长远。

DSP-4300数字式电缆分析仪：
超过5类、超5类及6类线测试所要求的三级精度，延展了DSP-4000的测试能力，并同时获得 UL 和 ETL SEMKO的认证
使用新的突破性的永久链路适配器可得到更多更准确的“通过”结果，DSP-4300中包含该适配器
随机提供6类通道适配器及一个通道/流量适配器，从而精确测试6类通道
自动诊断电缆故障，以米或英尺准确显示故障位置
扩展的16MB主板集成存储卡可存储一整天的测试结果（300个）
可将符合TIA-606A标准的电缆ID号下载到DSP-4300数字式电缆分析仪中，节省时间同时确保了数据的准确性
随机提供外置存储卡以及更高级的电缆测试管理软件包

全面的6类测试解决方案：

扩展的主板集成存储卡可以存储一整天的测试结果，您也可以将测试结果存储在外置的多媒体卡中

永久链路测试：

业界第一个永久链路的测试解决方案，确保高性能和可重复操作性。现在DSP-4300中包含DSP-LIA101S永久链路接口适配器，DSP-LIA101S永久链路接口适配器将DSP-4000系列电缆分析仪的基准精度拓展到测试线的最远端，使双绞线布线现场测试符合标准要求并且获得非常好的测试结果。

永久链路适配器提供：
全新的六类测试系统解决方案，提高最高的性能，获得更多“通过”结果
消除由于不良链路接口适配器造成的”失败”结果，节省测试时间和成本。
高于建议TIA/EIA-568-B标准的精度和可重复操作性。
坚固耐用，专有的设计保证在现场对回波损耗测试所要求的精度和稳定性。
符合TIA/EIA-568-B标准。
你知道链路中性能最差的地方是哪里吗？

很多安装商并不知道，测试仪的适配器电缆也许就是测试中最薄弱的环节。传统的适配器电缆，即使是高质量的屏蔽电缆，可能是很多现场测试失败的根源。由于在恶劣的现场环境下经常性的磨损和拉拽，这些电缆的性能会随着时间的推移而降低，造成由于回波损耗不合格而导致的测试失败。测试失败造成的经济损失是很大的，并增加了用于故障诊断和重复测试的时间。网络的永久链路适配器增加了测试通过的次数，而且所需的投资比一条失败链路造成的损失还要少。

最新的专有技术确保了测试精度，同时节省了时间和金钱
最新永久链路适配器的设计可以提供测试回波损耗所需的高精度和稳定性，同时也增加了其他参数的测试精度。通过将 DSP-4000系列数字电缆分析仪的基准精度延伸至测试适配器的远端，永久链路适配器消除了由传统测试仪适配器产生的失败结果的影响。此时的测试通过是真正的通过。如果测试失败，你可以确保与测试仪和适配器无关。

适配器末端模块化
全新的用于 DSP永久链路适配器末端的个性化模块，可确保适配器与被测链路间的连接得到优化的NEXT性能，以及更多的通过结果。每一个模块可与多种制造厂商的6类插座兼容。这些模块结实、轻便，可以用来代替制造厂商指定的适配器使用。

满足标准要求，赢得更多合同
不要因为你的安装不符合TIA/EIA-568-B标准而丢掉合同。基本链路将会被永久链路所取代。相信网络会为你提供技术和仪器来精确地反映安装质量并保证测试结果满足建议标准的要求。现在你能够以最高的精度，可靠性和自信心测试由建议TIA/EIA-568-B标准所定义的永久链路。

数字测试技术
数字测试技术可得到更好的诊断性能，更快的速度以及更高的测试精度

DSP-4000( DSP4000)系列数字式电缆分析仪是市场上第一台基于可扩展数字化平台的测试仪器，确保满足新标准的要求。这意味着您在 DSP-4000系列数字式电缆分析仪上所付出的投资，即使到将来也是受到保护的。

作为数字测试技术的先驱者，DSP4000系列测试仪采用数字脉冲激发被测链路，并用数字信号处理技术处理时域中的测试结果。这种测试方法已证明在精度和可重复性上超过所有模拟或交换频率测试方法。 DSP系列数字式电缆分析仪可与任一实验室测试设备的精度相匹敌，作为坚固耐用的手持式测试仪器，它由可充电电池组长时间供电。

功能强大的故障诊断
时域测量的另一个优点就是强大的故障诊断能力，只需轻触按键，就可迅速得到精确的、图形化的故障诊断信息，同时给出精确的故障点。

强大的,高精度的故障诊断功能
使用精确的故障诊断功能可得到更快速的“通过”结果

DSP-4000系列数字式电缆分析仪能够帮助您迅速地识别和定位被测链路中的开路,短路和连接异常等问题。您只需要按一下故障信息键(FAULT-INFO), DSP- 4000 便开始自动测试链路的故障并以图形方式显示故障在链路中的 位置利用高精度时域串扰(HDTDX)和高精度时域反射(HDTDR)技术,? DSP-4000能够找出链路中串扰的具体位置并给出故障点与测试仪的准确距离。

这种高精度的诊断功能使 DSP-4000系列成为业界第一台能够精确定位串扰或回波损耗故障源的电缆测试仪器

快速的光缆测试 – 测试和验证高速光纤网络的完整解决方案
我们提供测试和认证单模、千兆和多模光缆布线系统的全线光缆测试适配器产品。这些适配器是 DSP-4000系列数字式电缆分析仪的高性能，高效率的光缆测试选件。

DSP 光缆测试适配器能够：
同时在两个波长测试两条光缆并自动存贮测试结果。
双向测试被测光缆并将结果存贮在一个记录中。
使用电缆管理软件进行全面的数据管理和报告生成。
自动测试损耗、长度和传输时延。
验证光缆连通性，测定配线架上光缆连接的接头。
通过光缆和远端进行通话。
跟踪测试过程中最大和最小的功率输出。
可承受测试中的跌落和其他意外事件
DSP-FTA440S 千兆比多模光缆测试适配器

DSP-FTA440S光缆测试适配器是世界上第一种基于VCSEL的双光缆测试适配器，可以测试运行千兆比以太网的多模光缆。FTA440S使用波长为850nm的VCSEL光源以及一个波长为1310nm的FP激光光源。它可以准确地测量出光缆损耗以及光缆长度（最长5000米），并确保符合千兆以太网标准。

DSP-FTA430S 单模光缆测试适配器专门为已安装的单模光缆所设计的 DSP-FTA430S光缆测试适配器，具有在1310nm和1550nm的波长下自动的双光缆损耗的测试和认证能力。它可以测量最长为10000米的光缆并可确保符合应用标准。由于它使用与网络传输设备同样的激光光源，因而能提供准确的测试结果。

DSP-FTA420S 多模光缆测试适配器DSP-FTA420S光缆测试适配器可以简便、准确的测量使用LED光源的多模光缆的损耗以及长度。增强的动态范围功能可以同时测试波长为850nm和1300nm多模光缆，最远可达5000米。

结果管理
使用LinkWare软件管理铜缆和光纤的测试结果，DSP-4000系列数字式电缆分析仪包含功能强大的Link-Ware（电缆管理）软件，使用它可根据工作地点、客户、建筑等快速组织、编辑、查看、打印、存储或对测试结果进行存档。可以将测试结果合并到一个已经存在的数据库中，并根据任一字段或参数对这些数据进行排序、搜索以及重组。

DSP-4300扩展的数据管理能力：
全新的 DSP-4300数字式电缆分析仪中附带的多媒体卡进一步增强了数据管理的能力。该多媒体卡增大了测试仪的存储能力，有了它您可以打印彩色的图形测试报告。同时它加速了数据传输能力，有了这个可自由插拔的多媒体卡，可以让测试仪保持在线工作状态。

DSP 跳线测试适配器模块：快速，高效，方便的测试链路的薄弱环节

新的更加严格的TIA标准以及Cat 5e/Class D和Cat 6/ Class E高速数据电缆系统对跳线的要求比以往任何时候都高。现在网络提供最为方便的跳线测试手段。简单地将坚固紧凑的跳线测试适配器连接到 DSP-4X00电缆分析仪并下载测试的数据库，你就有了高速，全自动，满足TIA标准的跳线测试手段。改善误码率，提高通道的吞吐量，增加系统的余量，降低网络宕机时间－您将获得高额回报－这就是网络超级透视。

保持在新的TIA标准的最高点，最大化网络性能

跳线非常平常，但是考虑网络性能时又经常被忽略。从一开始所有跳线的性能就不一样，新的跳线的性能会是不一致的。并且很多跳线只测试了接线图而不是性能。实际环境中它们是经常不断地插拔。永久链路测试只说明安装的固定链路的性能，而不包括跳线。虽然众所周知跳线的质量对网络性能有中大影响，但是到目前为止实际测试跳线却是费时费事费钱。

网络的跳线测试测试解决方案就给您了简单，高效的手段来快速检验跳线是否符合TIA/ISO的性能标准：
自动测试，15秒完成用户和设备跳线的测试
高效精确地测试跳线是否符合TIA/ISO Cat 6/5e跳线标准
确保跳线性能符合安装的链路性能
测量所有跳线的关键参数：接线图，近端串扰（NEXT）和回波损耗（Return Loss）
可以信赖的坚固可靠的性能
消除了使用故障跳线的风险因为新的TIA标准对跳线的要求更加严格，简单的连通性或接线图测试已经不够。按一下按键，网络的 DSP跳线测试解决方案就可以让你知道是否满足了最佳的TIA/ISO规定：

快速检验跳线是否满足新的TIA 568B标准
检查以前的跳线，从而排除了由于不合格跳线造成的网络性能下降，减少了宕机的时间
测试跳线确保通道吞吐量和系统的足够余量
减少高级应用的错误。这些应用使用多线对以及一个线对双向的传输

DSP-4000系列数字式电缆测试仪选型指南：

DSP-4300 数字式电缆测试仪包括：
DSP-4300 主机和远端（各一个）
LinkWare 电缆管理软件
16MB 内存
32MB 多媒体卡
PC 读卡器
Cat 6/5e 永久链路适配器（2个）带一套 Cat 6 个性化模块套件
Cat 6/5e 通道适配器（1个）
Cat 6/5e 通道/流量适配器（1个)
语音对讲耳机（2个）
AC适配器/电池充电器（2个）
便携软包（1个）
快速参考手册（1本）
仪器背带（2根）
校准模块（1个）
RS-232 串口电缆（1根）
RJ45到BNC适配器的转换电缆（1根）

DSP-4000PL数字电缆测试仪包括：
DSP-4000PL 主机和远端（各一个）
LinkWare 电缆管理软件
永久链路适配器（2个）带带一套 Cat 6 个性化模块套件
Cat 6/5e 通道适配器（2个）
语音对讲耳机（2个）
AC适配器/电池充电器（2个）
便携软包（1个）
快速参考手册（1本）
仪器背带（2根）
校准模块（1个）
RS-232 串口电缆（1根）
RJ45到BNC适配器的转换电缆（1根）

DSP-4000数字电缆测试仪包括：
DSP-4000 主机和远端（各一个）
LinkWare 电缆管理软件
Cat 5e 基本链路适配器（2个）
Cat 6/5e 通道适配器（2个）
语音对讲耳机（2个）
AC适配器/电池充电器（2个）
便携软包（1个）
快速参考手册（1本）
仪器背带（2根）
校准模块（1个）
RS-232 串口电缆（1根）
RJ45到BNC适配器的转换电缆（1根）

DSP-LT数字式超五类电缆测试仪包括：
DSP-LT 主机和远端（各一个）
LinkWare 电缆管理软件
Cat 5e 通道适配器（2个）
语音对讲耳机（2个）
AC适配器/电池充电器（2个）
便携软包（1个）
仪器背带（2根）
校准模块（1个）
RS-232 串口电缆（1根）

可选附件
型号名称???? 描述
Gold-DSP4xxx???? DSP-4000 Series Gold SuperVision Support
DSP- 4300E1???? 升级套件： DSP-4100 升级至 DSP-4300 ，包括内存卡升级及软件升级
DSP- 4300E0???? 升级套件： DSP-4000 升级至 DSP-4300 ，包括内存卡升级、软件升级、多媒体卡插槽、16M 多媒体卡以及 PC 读卡器
DSP-LIA101S???? 通用永久链路接口适配器，包括2个接口适配器，可插入DSP-4000系列数字式电缆分析仪高性能的连接口中，一套DSP-PM01个性模块
DSP-PLCAL????? 通用永久链路校准套件
DSP-LIA101???? 通用永久链路接口适配器（单独适配器） 包括1个接口适配器，可插入DSP-4000系列数字式电缆分析仪高性能的连接口中
DSP- LIA012S???? Cat 6/5e 通道适配器，包括2个接口适配器，可插入DSP-4000系列数字式电缆分析仪高性能的连接口中
DSP- LIA013???? Cat 6 通道/流量适配器，包括1个接口适配器，可插入DSP-4000系列数字式电缆分析仪高性能的连接口中
DSP-PM06???? Cat 6 中性个性化模块 PM06是第一个测试 Cat 6 互用性并符合标准的中性屏蔽测试插头。这一全球测试解决方案支持所有的 UTP、FTP 和 ScTP 电缆系统（Cat 3、5、5e和6）。被多个接插件厂商认可 。（单独售卖 ）
DSP-PMxx???? 用于 IDC 和继承电缆系统的个性化模块，多种个性化模块选择，支持 IDC 类型连接头 和 继承系统
DSP-PCI-6S???? DSP 跳线测试适配器 包括：DSP-4000 系列主机适配器，DSP-4000 系列远端适配器，DSP 跳线测试数据库（光盘）和用户手册（光盘） DSP-LT 不适用 DSP-FTA440S???? DSP-FTA440S 千兆多模光缆测试适配器包括：光缆测试适配器（2 个）；SC/ST 多模跳线，长 50μm（2 根）；ST/ST 适配器（2 个）和用户手册。
DSP-FTA430S???? DSP-FTA430S 单模光缆测试适配器包括：光缆测试适配器（2 个）；SC/ST 单模跳线（4 根）；ST/ST 单模跳线（2 根）；ST/ST 适配器（2 个）和用户手册。
DSP- FTA420S???? DSP-FTA420S 多模光缆测试适配器包括：光缆测试适配器（2 个）；SC/ST 多模跳线，长 62.5μm（4 根）；ST/ST 多模跳线（2 根），长 62.5μm；ST/ST 适配器（2 个）和用户手册。
C791???? 软携包
BC7217???? 120v 电池充电器
BP7235???? NiMH 电池组
BC7217???? 内部电池充电器
Fluke-140???? 音频探头
N6581???? STP 电缆套件
N6580???? UTP 电缆套件
N6703???? UTP 附件包
