【福禄克】Fluke OptiFiber Pro OTDR(OFP-100-M,OFP-100-S)特性：

智能手机用户界面

大多数 OTDR 都需要应付大量复杂情况，使用户界面难以浏览和阅读。 OptiFiber Pro 结合最新的“手势”界面技术和电容触摸屏为您提供了最新的用户友好 OTDR。

优势：

• 使用单击和重击来选择和滚动菜单项
• 多点触摸收缩可方便地调整光纤曲线的显示比例
• 以任务为中心的设备可减少前后屏的翻动次数
• 电容触摸屏不像传统触摸屏幕那样需要校准
• 根据环境显示的屏幕帮助可为用户提供更多信息或问题解决建议

根据服务器虚拟化和服务器、网络存储之间的多兆连接的发展需求，数据中心架构采用了更多跳接线和密集拓扑连接器，使有长死区的电信级 OTDR 无效。 OptiFiber Pro 不仅使在数据中心部署光纤成为可能，更提供了最准确的的迅速解决问题的解决方案。

只需简单的一键选择，用户即可进入 DataCenter OTDR 模式 – 无需再进行 OTDR 的设置。 DataCenter OTDR 模式自动检测 OTDR 参数 – 端点检测算法，脉冲宽度等 – 而不会被短连接或连接器的数量干扰。

优势：

• 超短事件和衰减死区可精确地定位事件和光纤连接中的故障
• DataCenter OTDR? 模式自动配置并迅速测试数据中心光纤
• EventMap 功能以无需扫描分析专业知识即可看懂的方式说明光纤事件

合理安排日常使用对最大化 OTDR 的价值有重要意义。 项目经理可通过 OptiFiber Pro 内置的项目管理定义各用户的角色、设置和关联要执行的任务 – 使 OTDR 成为可计划、检查、认证和报告的万能光纤测试工具。

OptiFiber Pro 允许工作流程计划人员根据项目创建和管理操作员和工作配置 – 定义的工作或电缆 ID 可分配给特定操作员，从而提高了工作效率。 您还可方便地查看各项目的进展和状态。

优势：

• 全面的 OTDR 功能可根据各操作员的工作分配保证光纤性能。
• 强大的项目管理功能可清晰地为操作员分配任务以促进 OTDR 共享
• 利用完成/失败结果可方便地监控工作进展
• 屏幕帮助可帮助您生成报告并上传到 LinkWare? 应用程序

超短事件和衰减死区
OptiFiber Pro 光纤测试仪利用最成熟的光学技术为所有 OTDR 提供最短事件死区（MM 通常为 0.5 m）和衰减死区（MM 通常为 2.2 m，SM 通常 为 3.6 m）。 这种技术优势使 OptiFiber Pro 能够检测超近距离故障，而这是目前富连接器数据中心和数据存储环境中的其它 OTDR 无法做到的。

LinkWare? management software
利用流行的 LinkWare 电缆测试管理软件应用程序，OptiFiber Pro 用户可简单方便地管理项目、制作报告并升级软件以管理工作流程和整理测试结果。

每波长两秒扫描
OptiFiber Pro 的划时代意义在于其采集速度。 在“快速测试”模式下，每波长只需短短两秒即可采集到一套完整数据。 OptiFiber Pro 然后分析数据并将其作为 EventMap、Table 或 Trace 显示出来。 最终结果是使用了更少的时间，从而可将更多时间用到其它工作上。

屏幕帮助 – 修正措施
屏幕“帮助”可在各测试步骤中显示用于解决光纤问题的修正措施建议。 这些“帮助”是与环境相关的，使用户能够迅速找到可能的解决方案。 左下角灰色图标中清晰地显示了详细的修正措施建议。

FiberInspector? 探头
OptiFiber Pro 视频检查系统可通过检查跳接线和接线板确定光纤连接故障的最大问题 – 污染。 由于探头是直接插到安装光纤端子的接线板中的，无需拆卸接线板，因此可节省大量时间。 技师为光纤指定一个通过或失败等级并附加一条注释，然后保存即可用于认证报告。

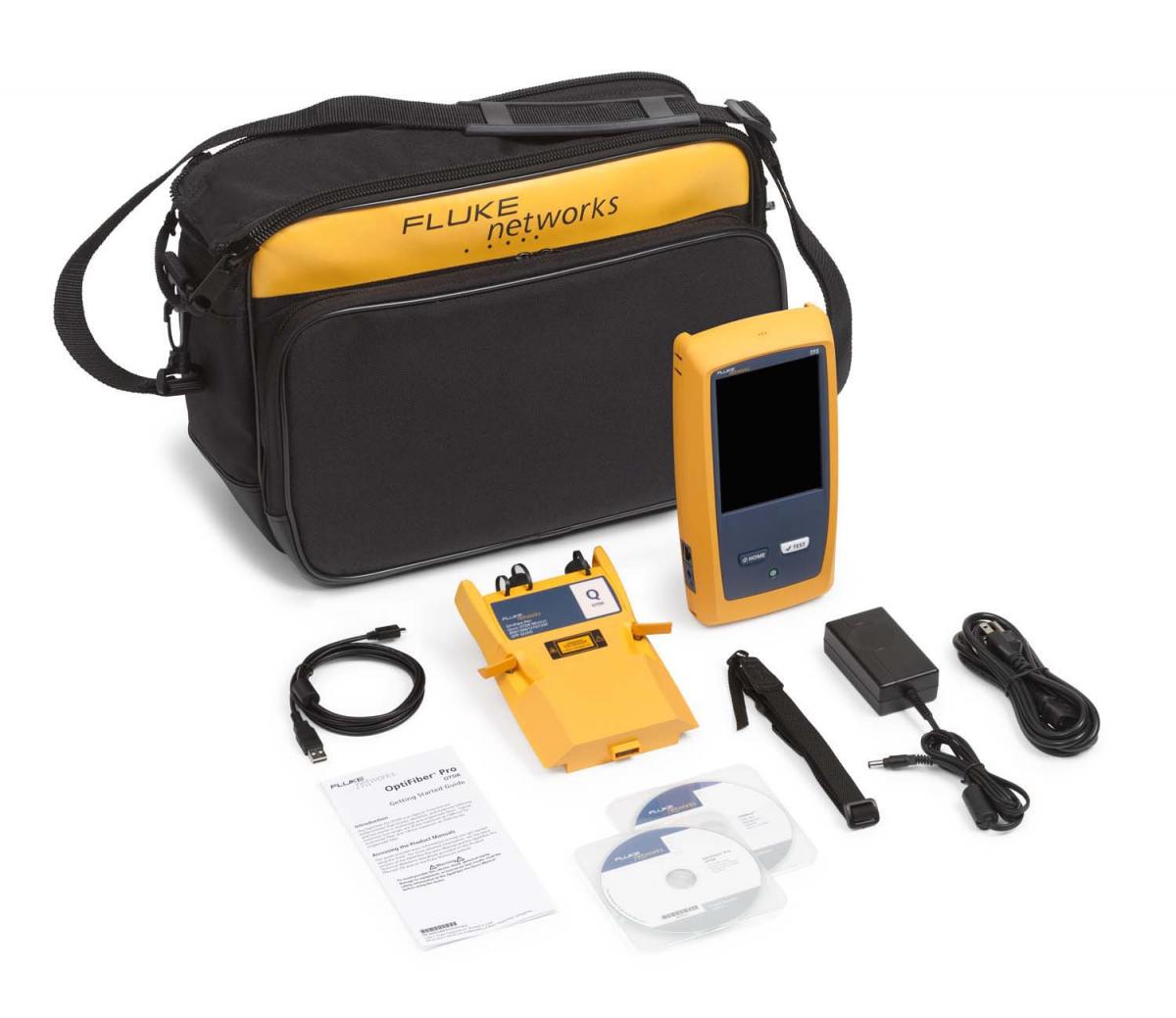

【福禄克】Fluke OptiFiber Pro OTDR(OFP-100-M,OFP-100-S)产品型号和配件

【福禄克】Fluke OptiFiber Pro OTDR(OFP-100-M,OFP-100-S)技术规格参数

OTDR 主要技术指标

1. 在低于最短脉冲宽度非饱和反射峰和 1.5 dB 之下测量。 反射峰多模 < -40 dB，单模 < – 50 dB。
2. 在偏离最短脉冲宽度反向散射 +/- 0.5 dB 处测量。 反射峰多模 < -40 dB，单模 < – 50 dB。
3. 对于 OM1 光纤典型的反向散射系数： 850: -65 dB, 1300: -72 dB.
4. OM2-OM4 光纤的典型反向散射和衰减系数： 850 nm ： -68 dB; 2.3 dB/km: 1300 nm ： -76 dB; 0.6 dB/km.
5. OM1-OM2 光纤的典型反向散射和衰减系数： 1310nm/1550nm ： -79 dB; 0.32 dB/km; 1550 nm: -82 dB; 0.19 dB/km.
6. SNR=1 方法，3 分钟平均，最大脉冲宽度。
7. 通常在 850 = 9 km 发现端点或通常在 7 km 发现 0.1 dB 事件（事件之前最大 18 dB 衰减）。
8. 通常在 1300 = 35 km 发现端点或通常在 30 km 发现 0.1 dB 事件（事件之前最大 18 dB 衰减）。
9. 通常在 1310 = 80 km 发现端点或通常在 60km 发现 0.1 dB 事件（事件之前最大 20 dB 衰减）。
10. 通常在 1550 = 130 km 发现端点或通常在 90 km 发现 0.1 dB 事件（事件之前最大 18 dB 衰减）。
11. 不包括折射率系数错误，也不包括自动事件位置错误。
12. dB 变化/1 dB 阶跃。
13. 应用于在 OTDR 可找到一个 0.1 dB 事件的距离范围内的轨迹反向散射。

其它主要技术指标

* 使用电池供电。 带 AC 适配器： 0?C 至 45?C。 每 15 分钟时间段时实时扫描功能不能使用超过 5 分钟。 使用实时扫描功能的最高环境温度为 35?C。
* 请不要将电池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的环境下超过一个星期，以免损坏电池容量。
