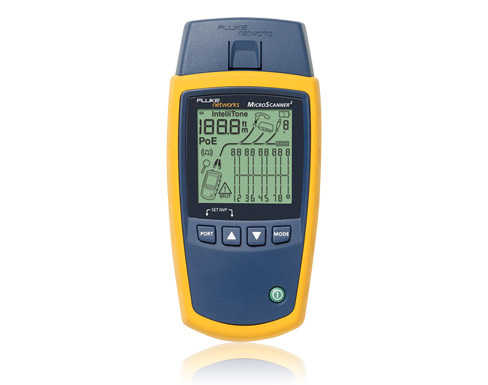

福禄克Fluke MicroScanner2 电缆验测仪(MS2,MS2-100,MS2-KIT,MS2-TTK)-铜缆验证测试仪，可利用 TDR 验证线序和诊断故障。

福禄克Fluke MicroScanner2 电缆验测仪(MS2,MS2-100,MS2-KIT,MS2-TTK)概览：

MS2-100创新的界面 – 在一个屏幕上显示图形化布线图、长度、电缆 ID 以及到故障点的距离
多介质支持 – 可测试所有常见介质类型，包括 RJ11、RJ45 和同轴电缆，而不需要适配器
IntelliTone 音频技术 – 使用 IntelliTone 数字和模拟音频技术几乎可以定位任何电缆或线对
VDV 服务检测 – 检验当今的介质服务，包括 10/100/1000 以太网、POTS 和 PoE
坚固的外壳 – 内置橡胶皮套，抓握舒适，持久耐用，适合用于最高难度的作业
超大显示器 – 大型背光 LCD 使测试结果不管在晴朗的阳光下还是阴暗的屋子里都清晰可见

福禄克Fluke MicroScanner2 电缆验测仪(MS2,ms2-100)产品功能：

简化检验测试
MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)创新地改进了音频、数据和视频电缆测试。它首先从四种测试模式中获取结果，并在一个屏幕上显示以下内容 –图形化布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备。而且，它的集成 RJ11、RJ45 和同轴电缆测试端口几乎支持任何类型的低压电缆测试，而不需要笨拙的适配器。最终结果就是减少了测试时间和技术错误，从而可以实现比以前更加有效的高质量安装。快速排除服务问题今天的通信技术人员有很多问题需要处理，而不仅仅只有电缆问题。在确定连接问题的原因之前，他们必须先排除大量潜在的电缆和服务问题。有电话电压吗？极性是什么？远端有以太网交换机吗？PoE 是否可用？MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK) 可以确认这些问题，它向技术人员提供了一个强大的可视化屏幕，从而让他们可以检验目前常见的大多数音频、数据和视频服务。这意味着更快、更复杂的故障排除。

1、创新的界面
以前的电缆检验测试仪要求用户必须在四种不同操作模式之间切换才能看到所有测试结果。这不仅降低了测试过程的速度，而且还导致了较高的用户错误率。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK) 通过在一个屏幕上显示布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备等主要测试结果，很好地解决了这一问题。而且，它具有一个超大的背光 LCD 屏幕，能够图形化显示布线图结果，从而给用户带来了前所未有的舒适性和清晰度。

2、坚固的外壳
您的工具需要历得起考验，才能不至太容易损坏。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)具有一个坚固的橡胶皮套，从而可以承受最残酷的作业条件。把它扔进工具箱。让它从楼梯上掉下来。这些都没问题。而且，它现在还标配一个树脂便携包，从而可以增强保护，提高方便性。

3、IntelliTone 音频技术
MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)具有内置的 IntelliTone 数字和模拟音频技术，不管工作环境如何，它都可以精确地定位几乎任何电缆或线对。使用数字模式可以定位线束中、或是交换机、配线板或墙壁插座中的高级数据电缆 (Cat 5e/6/6a)。数据模式非常适合用于高数据、RF 或电磁干扰的环境。与 IntelliTone 200 Pro 探头配合使用时，它还可以用于从测试仪端或探头端检验电缆布线图。对于音频级电缆（3 类和3 类以下）以及同轴电缆、安全/报警电缆和业务线，可以使用模拟模式。这些电缆针对较低频率传输进行了优化。因此，使用低频音更容易将其区分开来。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)的智能模拟音频技术在每次被测线对一起短路时都可以改变音乐，从而消除了安装期间线对定位的盲目性。这样，技术人员就可以在将线对插入插座前或在诊断音频传输问题时对它们进行准确判别。

4、VDV 服务检测
音频、数据和视频技术人员有很多问题需要处理，不仅仅只有电缆问题。在确定连接问题的原因之前，他们必须先排除可能存在电缆和服务问题的主机。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)可以确认这些问题，它向技术人员提供了一个强大的可视化屏幕，从而让他们可以检验目前常见的大多数音频、数据和视频服务。检测 POTS 电压是否存在，并检验极性。检验供电的 10/100/1000 以太网交换机是否位于远端。或者，确认 PoE 电压和线对是否正确。

5、多介质支持
是否对用于测试各种音频、数据和视频介质类型的各种适配器的丢失或损坏感到烦恼？MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)内置对 RJ11、RJ45 和同轴电缆支持，从而让这些笨拙的适配器成为过去。主设备和远端识别器都可以立即用于测试电话插座、以太网插座和 CATV 出口。仅仅多一种方法，MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)即简化了电缆检验。

6、创新的界面
以前的电缆检验测试仪要求用户必须在四种不同操作模式之间切换才能看到所有测试结果。这不仅降低了测试过程的速度，而且还导致了较高的用户错误率。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)通过在一个屏幕上显示布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备等主要测试结果，很好地解决了这一问题。而且，它具有一个超大的背光 LCD 屏幕，能够图形化显示布线图结果，从而给用户带来了前所未有的舒适性和清晰度。

福禄克Fluke MicroScanner2 电缆验测仪(MS2)技术指标：

尺寸? 139.7 x 82.5 x 25.4 mm
电池? 9伏碱性电池；低电量指示
显示? 专用 LCD，44.5mm x 21.6 mm
应用? STP、UTP 电缆；75或50 Ohm 同轴线；10 Base-T 或 10/100 Base-T 网络
测试仪接口? 8芯连接口用于长度测试，10/100 链路识别，线序测试，电缆定位，音频发生，回环接口，8芯接口用于用户跳线线序测试
长度测量? 测量4对线的长度，以英尺或米显示；最大距离457米
长度校准? 用户可选NVP，NVP校准基于已知长度的电缆（最短为15米，最长为457米）
线序和电缆定位? 故障检测：开路、短路、反接、交叉和串绕，最大距离为200米
电缆定位识别器? 6个远端被动测试插口（识别号为#1-3和#5-7）；最大距离为200米
音频探头频率? 用户可选4个预置的频率
音频探头接口? 8芯接口可在所有4对线中产生音频信号，接地插口在追踪时提供测试仪接地连接
高电压输入 / 保护? 测试仪测试接口可承受一般电话接口的高压输入（小于48 VDC，80 mA）或用于电话电源的24 VAC
线序适配器? 尺寸：57.2 x 12.7 x 15.9 mm
同轴线适配器? 尺寸：76.2 x 16 x 14.7 mm

福禄克Fluke MicroScanner2 电缆验测仪(MS2)选型指南：

型号Model Number/Name Description
MS2-100 MicroScanner2 线缆验测仪，包括带主接线图适配器的MicroScanner2 线缆验测仪、多语言入门手册、用户CD、电池和福禄克网络便携袋。查看实物图片
——————————————————————————–
套件Model Number/Name Description
MS2-TTK MicroScanner2 Termination Test Kit 包括：MicroScanner2 Cable Verifier、IS60 Pro-Tool Kit、IntelliTone? 200 探头、RJ11和 RJ 45 跳线、系索、所有者 CD 和快速入门指南以及 9 伏电池，装入一个豪华 Fluke Networks 便携包中

MS2-KIT MicroScanner2 专业工具包包括：MicroScanner2 电缆验测仪，以及主接线图适配器、远程识别器 #2-7、IntelliTone Pro 200 寻线仪、屏蔽双绞 RJ45 跳线、RJ11 跳线、CLIP-SET RJ45 到 8 鳄鱼夹裸线适配器、F 同轴插入式跳线、附件软袋、(2) AA 碱性电池、(1) 9V碱性电池、MicroScanner2 快速入门指南、MicroScanner2 所有者光盘、IntelliTone Pro 入门指南、IntelliTone Pro 所有者光盘、豪华福禄克网络便携包

MS2-FTK 铜和光纤基础技术人员工具包 – 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。

——————————————————————————–
零配件Model Number/Name Description
MS2-WM MicroScanner2 主接线图适配器
CIQ-RJA RJ45/11 模块化适配器
CIQ-COAX CableIQ 同轴适配器套件包括 F 型连接器、BNC 和 RCA 连接器。
CLIP-SET 线夹组，包括 RJ45 到 8-夹头测试线
MT-8200-63A IntelliTone 200 探头包括：IntelliTone 200 探头、RJ11 和 RJ 45 跳线、系索、所有者 CD 和快速入门指南以及 9 伏电池
MS2-CPK MicroScanner2 专业套包
MS2-IDK27 远端识别器2-7号
