回波损耗(Return Loss)- 福禄克参数详解DTX-1800不过解决方法

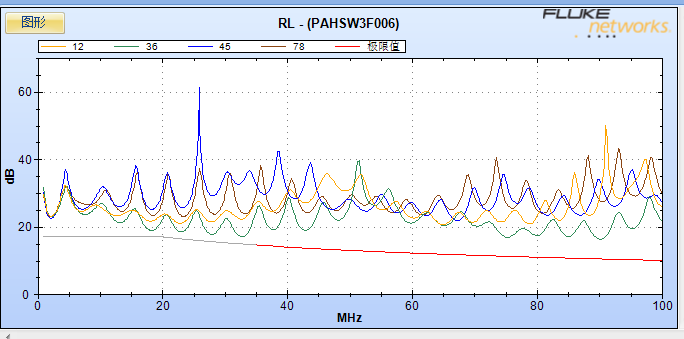

什么是回波损耗？一般，UTP链路的特性阻抗为100Ω，标准规定5类线可以有±15%的误差，6类线可以有±5%的误差，如果超出误差范围就是阻抗不匹配。网络中数据在传输过程中遇到阻抗不匹配（整条链路有阻抗异常点）会引起信号发射，信号发射强度与阻抗值和标准阻抗的偏离大小相关。如果线缆开路就是阻抗无穷大，导致信号100%发生发射。在全双工网络中，整条链路既负责发送信号也负责接受信号，正常信号会与发射信号进行叠加造成信号不正常。回波损耗示意图如下图所示。

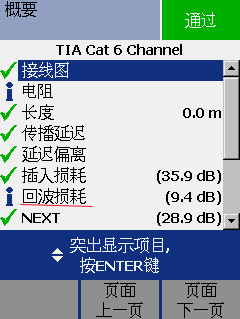

福禄克DTX-1800里面回波损耗测试界面

那么福禄克DTX-1800回波损耗不过解决方法：

综合布线过程中的解决方法：

回波损耗是线缆链路中阻抗不连续或是匹配不佳造成的造成 RL的原因有：

–跳线特性阻抗不是 100Ω

线缆线对的绞结被破坏或是有纽绞 – 要保持线缆的原始绞结

–连接器不良

–线缆阻抗不恒定

–线缆不是 100Ω 的（例如使用了120 Ω线缆）

线缆厂解决方法：

实际上应用技术的发展还需要测量新的参数。回波损耗，以分贝（dB）形式表示，是由于特性阻抗不匹配造成的一部分信号的反射。回波损耗是在试图获得更好 UTP 系统性能时越来越重要的参数。高性能 UTP 的生产商都会特别注意以确保线缆中特性阻抗的一致性，还有所有的元件都要有很好的匹配性。所以在刚开发 5 类系统时回波损耗还不是个大问题，而在超 5 类和 6 类布线系统中就是非常重要的。

解决方法：确保线缆中特性阻抗的一致性即芯线外径的均匀性（包括芯线的同心度等）
