工程电气性能测试之利器福禄克的具体使用步骤

综合布线工程电气性能测试包括电缆系统电气性能测试及光纤系统性能测试。

工程项目在竣工验收的过程中通常要使用第三方认证/测试报告作为验收合格的参考，这里我们采用fluke测试仪对本工程进行模拟验收测试，并导出测试结果。下面以永久链路模拟测试为例，说明电气性能测试的过程。

具体实训步骤：

a)? 安装福禄克测试仪的永久链路模块在主机端和远端上，开启主机端和远端的电源。

b)? 将旋钮转至SETUP

c)? 选择“Twisted Pair”

d)? 选择“Cable Type”

e)? 选择“UTP”

f)? 选择“Cat 5e UTP”

g)? 选择“Test Limit”

h)? 选择“TIA Cat 5e Perm. Link”

i)? 把主机端和远端分别接插在工作区面板和配线间（FD）上，按TEST键，进行测试，如图。

j)? 保存测试结果，在测试仪中为测试结果命名。测试结果名称可以是：1、通过 LinkWare预先下载；2、手动输入；3、自动递增；4、自动序列，最后按“SAVE”键保存结果，如图

k)? 用数据线把主机端连接计算机，使用LinkWare软件进行导出测试结果并打印输出，如图。

7. 故障诊断

综合布线存在的故障包括接线图错误、电缆长度的问题、衰减过大、近端串音过高和回波损耗过高等。超5类和6类标准对近端串音和回波损耗的链路性能要求非常严格，即使所有元件都达到规定的指标且施工工艺也可达到满意的水平，但非常可能的情况是链路测试失败。为了保证工程的合格，故障需要及时解决，因此对故障的定位技术和定位的准确度提出了较高的要求，诊断能力可以节省大量的故障诊断时间。DTX-1800电缆认证分析仪采用两种先进的高精度时域反射分析HDTDR和高精度时域串扰分析HDTDX对故障定位分析。

（1）高精度时域反射分析

高精度时域反射（High Definition Time Domain Reflectometry，HDTDR）分析，主要用于测量长度、传输时延（环路）、时延差（环路）和回波损耗等参数，并针对有阻抗变化的故障进行精确的定位，用于与时间相关的故障诊断。

该技术通过在被测试线对中发送测试信号，同时监测信号在该线对的反射相位和强度来确定故障的类型，通过信号发生反射的时间和信号在电缆中传输的速度可以精确地报告故障的具体位置。测试端发出测试脉冲信号，当信号在传输过程中遇到阻抗变化就会产生反射，不同的物理状态所导致的阻抗变化是不同的，而不同的阻抗变化对信号的反射状态也是不同的。当远端开路时，信号反射并且相位未发生变化，而当远端为短路时，反射信号的相位发生了变化，如果远端有信号终结器，则没有信号反射。测试仪就是根据反射信号的相位变化和时延来判断故障类型和距离的。

（2）高精度时域串扰分析

高精度时域串扰（High Definition Time Domain Crosstalk，HDTDX）分析，通过在一个线对上发出信号的同时，在另一个线对上观测信号的情况来测量串扰相关的参数以及故障诊断，以往对近端串音的测试仅能提供串扰发生的频域结果，即只能知道串扰发生在哪个频点，并不能报告串扰发生的物理位置，这样的结果远远不能满足现场解决串扰故障的需求。由于是在时域进行测试，因此根据串扰发生的时间和信号的传输速度可以精确地定位串扰发生的物理位置。这是目前惟一能够对近端串音进行精确定位并且不存在测试死区的技术。

（3）故障诊断步骤

在高性能布线系统中两个主要的“性能故障”分别是：近端串音 (NEXT)和回波损耗 (RL)。下面介绍这两类故障的分析方法。

• 使用HDTDX诊断NEXT

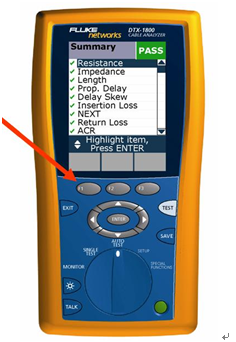

1）当线缆测试不通过时，先按“故障信息键”（F1 键）如图6所示，此时将直观显示故障信息并提示解决方法。

图6 按故障信息键”（F1 键）获取故障信息

2）深入评估NEXT的影响，按“EXIT”键返回摘要屏幕。

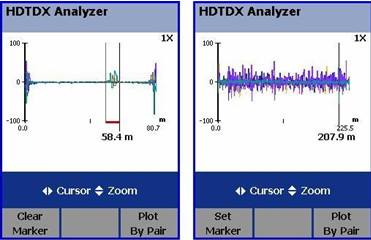

3）选择“HDTDX Analyzer”， HDTDX 显示更多线缆和连接器的 NEXT 详细信息。如图7所示，左图故障是58.4m集合点端接不良导致NEXT不合格，右图故障是线缆质量差，或是使用了低级别的线缆造成整个链路NEXT不合格。

图7 HDTDX分析NEXT故障结果

• 使用HDTDR诊断RL

1）当线缆测试不通过时，先按“故障信息键”（F1 键）如图6所示，此时将直观显示故障信息并提示解决方法。

2）深入评估RL的影响，按“EXIT”键返回摘要屏幕。

3）选择“HDTDR Analyzer”， HDTDR 显示更多线缆和连接器的 RL 详细信息，如图8所示，70.6m处RL异常。

图8 70.6m处RL异常

8. 故障类型及解决方法

① 电缆接线图未通过。电缆接线图和长度问题主要包括开路、短路、交叉等几种错误类型?？?、短路在故障点都会有很大的阻抗变化，对这类故障都可以利用HDTDR技术来进行定位。故障点会对测试信号造成不同程度的反射，并且不同的故障类型的阻抗变化是不同的，因此测试设备可以通过测试信号相位的变化以及相位的反射时延来判断故障类型和距离。当然定位的准确与否还受设备设定的信号在该链路中的标称传输率（NVP）值影响。

② 长度问题。长度未通过的原因可能有：NVP设置不正确，可用已知长度的好线缆校准NVP；实际长度超长；设备连线及跨接线的总长过长。

③ 衰减（Attenuation）。信号的衰减同很多因素有关，如现场的温度、湿度、频率、电缆长度和端接工艺等。在现场测试工程中，在电缆材质合格的前提下，衰减大多与电缆超长有关，通过前面的介绍很容易知道，对于链路超长可以通过HDTDR技术进行精确的定位。

④ 近端串音。产生原因：端接工艺不规范，如接头处打开双绞部分超过推荐的13?mm，造成了电缆绞距被破坏；跳线质量差；不良的连接器；线缆性能差；串绕；线缆间过份挤压等。对这类故障可以利用HDTDX发现它们的故障位置，无论它是发生在某个接插件还是某一段链路。

⑤ 回波损耗?；夭ㄋ鸷氖怯捎诹绰纷杩共黄ヅ湓斐傻男藕欧瓷?。产生的原因：跳线特性阻抗不是 100W；线缆线对的绞结被破坏或是有纽绞；连接器不良；线缆和连接器阻抗不恒定；链路上线缆和连接器非同一厂家产品；线缆不是 100W 的（例如使用了120 W 线缆）等。知道了回波损耗产生的原因是由于阻抗变化引起的信号反射，就可以利用针对这类故障的HDTDR技术进行精确定位了。
