遠端串擾與近端串擾之謎

如果您非常熟悉銅纜測試，那么很可能聽說過串擾——一對或一個通道上傳輸的信號對另外一對或一個通道產生不良影響的現象。

串擾會對具體的一對導線或整根電纜形成干擾，導致誤碼或數據無法傳輸。例如，您是否曾經在電話中聽到有其他人說話？這就是鄰近電話線之間相互干擾引起。

但是您理解測試平衡銅纜網絡布線系統時近端串擾和遠端串擾參數之間的區別嗎？作為我們“電纜測試101問”系列的一部分，我們認為值得深入地了解一下。

近端

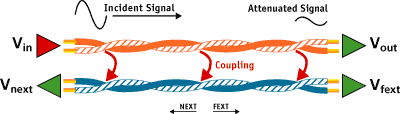

近端串擾，縮寫為NEXT，是衡量單鏈路/通道的一個性能參數，測量從一對線耦合到另一對線的信號。引起干擾的線對被稱為“干擾線對”，而受串擾影響的線對被稱為“被干擾線對”。

NEXT以分貝(dB)為單位表示，隨傳輸頻率的變化而變化，較高頻率產生的干擾較大。dB值越大，被干擾鏈路/通道受到的串擾越小。例如，可傳輸高達100 MHz的5e類電纜，在20 MHz時的NEXT值可能為45.8 dB，而在100 MHz時的NEXT值可能為35.3 dB，說明低頻時的NEXT性能較好。

測量結果被稱為“近端”串擾是因為測量的是鏈路/通道信號源一端的串擾。

雙絞線有利于抵消NEXT——每對線上不同的對絞率可防止線對從鄰近線對拾取信號。所以保證線對的對絞盡量靠近接線端子非常重要。每類線的對絞率也針對串擾性能進行優化，并改進隔離。所以，對于支持250 Mhz的6類電纜，100 MHz時的NEXT值為44.3 dB，而5e類線在相同頻率下的NEXT值為35.3 dB。

功率和近端串擾，縮寫為PSNEXT，是所有鄰近線對的NEXT測量值的簡單求和。NEXT表示電纜中4對線中的3對線分別在另外1對線上引起的串擾。PSNEXT是所有三對鄰近線的串擾值之和，表示網絡中所有4對線都傳輸信號時(例如1000BASE-T)，對其中1對線的影響有多嚴重。

最后一點，也同樣非常重要的一點，近端串擾測試包括PSACRN——近端功率和衰減串擾比(之前稱為PSACR，但為了區別于下文介紹的PSACRF，修改了名稱)。利用PSNEXT和插入損耗值(參見“電纜測試101問”系列中關于插入損耗的內容)進行計算，能夠說明每對線的衰減與從其他三對線中接收的組合串擾之間的不同。目的是確保接受到的信號與電纜中的噪聲相比足夠強。PSACRN值越高，性能越好。

遠端

遠端串擾縮寫為FEXT，也在一個通道內測量。遠端串擾與NEXT有很多相似之處，但在通道的遠端測量。然而，FEXT本身不能說明信號在一定距離內的衰減。

為提供信息量更多的結果，將衰減(插入損耗)從FEXT結果中去除，稱為等效遠端串擾。最近幾年，TIA將該參數重新命名為遠端衰減串擾比，簡稱為ACRF。

與NEXT一樣，將三個干擾線對中每對的ACRF測量結果求和，得到功率和ACRF (PSACRF)。TIA修改參數名稱之前，PSACRF參數過去指功率和ELFEXT (PSELFEXT)。

那么關于外部串擾呢？在為了支持10GBASE-T應用而升級到更高頻率的6A類之后，我們現在必須關心電纜之間而不僅僅是電纜內部的串擾。在接下來的101問系列中，我們將探討外部串擾參數(提醒：有多個參數)。
