产品相关参数
- 产品型号：FI-7000
- 品牌厂家：FLUKE/福禄克
- 配件型号：FI-1000|NFC-Kit-Case-E|FI-7000-MPO
- 产品视频：在线视频
- 手册下载：用户手册
- 软件下载：Linkware 9.0 数据管理软件
- 全国统一报价热线：0755-83999818
产品描述 相关产品 在线咨询
通过Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纤视频显微镜，您可在 2 秒内对端面进行检查和确认，使您首次即可完成工作。通过/失败自动化认证排除了光纤检测中的人为猜测，藉此任何人都可以成为光纤专家端面污染是光线故障的主要原因。灰尘和污染物可以引起插入损耗和反射，抑制光传输并引起收发器损坏。光纤损耗和 OTDR 测试能够发现此问题，但是在许多情况下，连接部分的灰尘会导致光纤测试既耗费时间又不准确。
由于在光纤认证测试的前期、中期和后期，以及由一个端面迁移至另一个端面进行连接的过程中，灰尘都会造成问题，所以任何连接部分的两端都必须保持干净并时刻对其进行检查。此外，由于在实际接触的端接面之间会产生微小碎片，因此连接脏污的接头可能引起永久性损坏。对于出厂时端接的跳线或尾纤，也必须进行检查，因为保护性端盖并不能保证端面清洁。要避免这类常见故障的发生，在插入闷头或设备之前应首先检查端面并去除任何污染物。
【福禄克】Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纤视频显微镜产品特性：
?
光纤检测认证
按照工业标准 – IEC 61300-3-35 对您的光纤端面进行认证。或者如果您愿意的话，您可以手动将您的端面进行分级。
?
问题区域图形指示
FiberInspector Pro 会将光纤端面上的瑕疵高亮。FI-7000 将瑕疵涂色并将瑕疵的背景高亮而非只是将瑕疵区域涂色，藉此可使瑕疵清晰可见。未通过标准要求的瑕疵会被涂成红色，而通过要求的会被涂成绿色。
?
存储端面图像
将光纤端面图像直接存储至您的 Versiv 测试结果中。将端面图像与 CertiFiber Pro OLTS 和/或 OptiFiber Pro OTDR 测试结果相结合以完善光纤布线健康度历史数据。
?
基于 Versiv 平台
FI-7000 基于 Versiv 有线认证平台，通过此平台您可方便地将光损耗 (OLTS) 和光时域反射 (OTDR) 或甚至双绞线铜或网络分析功能添加至 FI-7000。产品扩展工具包可用于 DTX CableAnalyzer、CertiFiber Pro OLTS、OptiFiber Pro OTDR 和 OneTouch AT Network Assistant。
?
Versiv’s ProjX? 系统
Versiv 的 ProjX? 系统可管理从设置到系统验收过程的全部项目，确保正确完成所有的测试。输入项目作业的测试详情后，ProjX 会将其储存在一个用整个团队容易理解的名称命名的项目文件中。更改?？榛蜃饕凳?，无需重新输入详情。通过利用 U 盘或电子邮件分享项目文件，以支持执行相同作业的多个测试仪。易用且高效。
 |
 |
 |
|
 |
| 设置或查看测试限制，并测试属性。 | 项目菜单屏幕显示每项作业完成的 百分比。 |

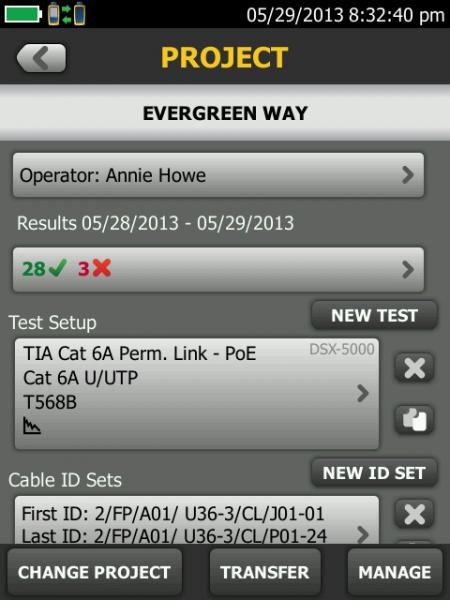

“项目特定”屏幕显示最新项目详情。 |
?
Taptive? 用户界面
现在，您可以像使用智能手机那样轻松地测试多种类型的介质。只需选择您正在进行的作业，大显示屏就会确认需要执行的测试。Taptive 有助于您更快速、方便地进入整个布线基础设施。
 |
| Taptive 用户界面简化了设置步骤， 消除错误并加速故障排除过程。 |
?
LinkWare? 管理软件
项目经理有全面的工作流程监控和测试结果整合功能。
LinkWare 将数据收集到便于客户理解的单一报告中，突出展现链路质量和安装工艺水平。LinkWare Stats 提供将测试结果转化为图形的自动统计报告，直观展示性能。该报告能以一种紧凑的、图形化的格式汇总完整的布线和光纤基础设施测试数据，以便能轻松地查看余量和定位异常点。
 |
 |
|

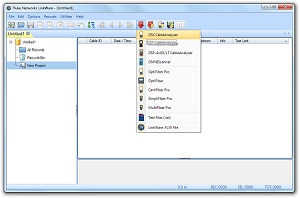

| 将不同测试仪的测试结果集中到一个统一报告中。 | LinkWare Stats 可汇总所有项目数据 |
?
通过/失败光纤端面分级
全部的 Versiv 产品所有者可对 FI-7000 的通过/失败光纤端面进行分级。包含于 Versiv 固件 v3.0 和更高版本之中。只需下载最新的 Versiv 固件并以 FiberInspector 作为测试创建一个新项目就可享受对此光纤端面的免费分级。
【福禄克】Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纤视频显微镜产品选型：
| 型号/名称 | 说明 |
| FI-7000 | FI-7000 FiberInspector Pro 包含：Versiv 主机、USB 光纤检测视频探头及 4 盒内配有接头（LC、FC/SC 闷头1.25 和 2.5 mm 万向头）、用于?；ぶ骰笾昧悠鞯目瞻啄？?、充电器、肩带、USB 接口电缆、LinkWare 软件光盘、用户手册光盘、入门指南、软携包。参见照片 |
| FI-7000-MPO | 配备 MPO 接头和清洁用具的 FI-7000 FiberInspector Pro 包含：Versiv 主机、USB 光纤检测视频探头及 4 盒内配有端头（LC、FC/SC 闷头1.25 和 2.5mm 万向头）、MPO 光纤检测适配器端头、用于 1.25 mm 和 2.5 mm 套管的点击式清洁剂和 MPO/MTP 连接器、用于?；ぶ骰笾昧悠鞯目瞻啄？?、充电器、肩带、USB 接口电缆、LinkWare 软件光盘、用户手册光盘、入门指南、软携包。参见照片 |
| FI-1000 | USB 光纤检测视频探头适用于 Versiv 产品（CertiFiber Pro、OptiFiber Pro、DSX CableAnalyzer 和 OneTouch AT Network Assistant）。参见照片 |
| FI-1000-工具包 | 用于 Versiv 产品的 USB 光纤检测视频探头附加端套盒（盒内装有LC、FC/SC 闷头1.25 和 2.5mm 万向端头）。参见照片 |
零配件
| 型号/名称 | 说明 |
| FI1000-SCFC-TIP | SC 和 FC 隔板视频探头端头 |
| FI1000-LC-TIP | LC 隔板视频探头端头 |
| FI1000-ST-TIP | ST 隔板视频探头端头 |
| FI1000-MU-TIP | MU 隔板视频探头端头 |
| FI1000-E2KAPC-TIP | E2000/APC 隔板视频探头端头 |
| FI1000-SCAPC-TIP | SC/APC 隔板视频探头端头 |
| FI1000-E2K-TIP | E2000 隔板视频探头端头 |
| FI1000-LCAPC-TIP | LC/APC 隔板视频探头端头 |
| FI1000-2.5-UTIP | 用于跳接线的 2.5 mm 通用视频探头端头 |
| FI1000-1.25-UTIP | 用于跳接线的 1.25 mm 通用视频探头端头 |
| FI1000-2.5APC-UTIP | 用于跳接线的 2.5 mm APC 通用视频探头端头 |
| FI1000-MPO-UTIP | 用于跳接线和闷头的 MPO 探头端头和转换旋钮 |
| FI1000-MPOAPC-UTIP | 用于跳接线和隔板的 MPO/APC 探头端头和转换旋钮 |
| FI1000-1.25APC-TIP | 用于跳接线的 1.25 mm APC 通用视频探头端头 |
| FI1000-MPOAPC-RT | 不带转换旋钮的 MPO/MTP APC 可替换端头 |
| FI1000-MPO-RT | 不带转换旋钮的 MPO/MTP 可替换端头 |
| NFC-IBC-1.25mm | IBC 一键式清洗剂, 用于1.25mm LC 和 MU 连接器和端面（5 个）。参见照片 |
| NFC-IBC-2.5mm | IBC 一键式清洗剂用于 2.5 mm SC、ST、FC、E2000 连接器和端面（5 个）。参见照片 |
| NFC – IBC – MPO | IBC 一键式清洗剂用于 MPO / MTP 连接器和端面（5 个）。参见照片 |
| NFC-Kit-Case-E | 增强型光纤光学清洁工具包 – 包括一个 IBC 1.25mm 一键式清洁剂、一个 IBC 2.5 mm 一键式清洁剂、一个 IBC 一键式 MPO 清洁剂、一支溶剂笔、一个清洁块和一个软携包。参见照片 |
| Versiv-sm-箱 | Versiv 便携箱。参见照片 |
【福禄克】Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纤视频显微镜技术规格：
| 检测探头技术指标 | |
| 2M 像素 | 蓝色 LED |
| 光源 | 蓝色 LED |
| 电源 | Versiv 主机 |
| 视野 (FOV) | 水平：425 ?m |
| 垂直：320 ?m | |
| 最小可检测微粒大小 | 0.5 ?m |
| 体积 | 大约 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），无适配器端头 |
| 重量 | 200 g |
| 温度范围 | 工作时：32°F 至 122°F (0 °C 到 +50 °C) |
| 存放：-4°F 至 +158°F（-20°C 至 +70°C） | |
| 合格证 | CE |
| VFL 技术指标 | |
| 开关控制 | 机械开关和触摸屏幕上的按钮 |
| 输出功率 | 316 μW (-5 dBm) = 峰值功率 = 1.0 mW (0 dBm) |
| 工作波长 | 650 nm 额定 |
| 谱宽 (RMS) | ±3 nm |
| 输出模式 | 连续波和脉冲模式（2 Hz – 3 Hz 闪烁频率） |
| 接头适配器 | 2.5 mm 通用 |
| 激光安全性（类别） | II 类 CDRH 符合 EN 60825-2 |
| 一般规格 | |
| 重量 | 带?？楹偷绯氐闹骰? 磅，5 盎司（1.28 千克） |
| 体积 | 带?？楹偷绯氐闹骰?.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 电池 | 锂离子电池组，7.2 V |
| 电池寿命 | 随附最佳检测探头 |
| 充电时间 | |
| 测试仪关 | 电量从 10% 充到 90% 需四小时 |
| 测试仪开 | 测试仪开启时电量从 10% 充到 90% 需要六小时 |
| 环境技术指标 | |
| 工作温度* | -18?C 至 45?C |
| 非操作温度 | -30?C 至 60?C |
| 操作高度 | 4,000 m (13123 ft) |
| 3200 米（10,500 英尺）带交流适配器 | |
| 存储高度 | 12,000 米 |
| EMC | EN 61326-1 |
| * 请不要将电池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的环境下超过一个星期，以免损坏电池容量。 |
