解決工業以太網故障的頭號原因

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀使您能夠：

●?驗證線纜性能以支持Ethernet/IP、PROFINET、EtherCAT

●?識別RJ45、M12X、M12D 和M8D 端接線纜的接線錯誤和分拆串?dāng)_線對

●?識別已連接的交換機信息( 交換機名稱、端口號和VLAN)

●?通過交換機協商和PoE 負載測試來安裝進行PoE 設備安裝前測試，以及進行故障診斷和排除

●?通過LinkWare? PC 存檔工作

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀概述：

負責維護和/ 或管理工業網絡運維技術專業人員的工作是充滿挑戰的。他們是解決現場問題人員，他們常常需要為將來網絡無縫升級到更高速度進行規劃。同時對現有基礎設施進行故障診斷和排除以及優化。福祿克網絡的LinkIQ提供了一種快速而強大的工具，有助于專業地管理網絡，使其保持平穩高效地運行。通過對布線進行鑒定和故障診斷和排除——工業以太網問題的頭號原因——LinkIQ 可以防止并節省數小時的生產停機時間。

LinkIQ智能鏈路通工業以太網線纜+ 測試儀驗證高達10 Gb/s 的線纜性能，以及解決網絡連通性問題。LinkIQ利用基于頻域的電子測量提供故障距離信息以及被測線纜的接線圖。LinkIQ還診斷最近交換機以識別關鍵網絡問題，并驗證交換機配置，無需使用其他設備。另外還包括模擬和數字音頻、端口閃爍、802.1x 安全認證、遠程辦公定位儀，以及通過LinkWare PC 管理結果等功能。

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀值得信賴的線纜測試

LinkIQ的測量長度可達305 米(1000 英尺)，并提供開路、短路和未端接線纜等故障位置的距離信息。利用工業以太網遠端適配器可獲得線纜線對的完整接線圖，這有助于識別RJ45、M12X、M12D 和M8D 端接線纜的接線錯誤和串?dāng)_線對。LinkIQ支持EtherNet/IP、PROFINET、EtherCAT 以及其他工業以太網協議，鑒定從10BASE-T 至10GBASE-T(10 Mb/s 至高達10 Gb/s) 的布線帶寬。該設備通過進行多次基于頻域的電子測量來鑒定布線帶寬。利用基于IEEE 標準的測量可確保經過測試的鏈路符合性能要求，而傳輸測試儀僅能證明特定測試設備可通過該鏈路進行通信。

LinkIQ如何識別M12X、M12D、M8D 端接線纜的接線圖。

操作人員可將性能要求設置為10 Mb/s 至10 Gb/s，以實現簡單的合格/ 不合格指示。

未連接遠端單元的線纜測試顯示長度和電纜編號

連接了遠端單元的線纜測試顯示遠端ID 5，長度和電纜編號以及線纜性能，高達10 Gb/s

連接了遠端單元的線纜測試顯示遠端ID 1，長度和電纜編號以及線纜性能，高達1 Gb/s，但由于用戶設置的性能限值為10 Gb/s 而未能通過測試。

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀您所需的網絡測試

除了強大的線纜測試功能外，LinkIQ 還提供所連接的最近交換機的詳細信息。LinkIQ 與交換機協商以識別設計數據速率( 高達10GBASE-T)、半/ 全雙工標識、交換機名稱、端口號和VLAN 信息。

換機端口測試顯示端口號、交換機名稱和端口VLAN 以及設計速度和雙工設置。向下滾動顯示以太網供電(PoE) 結果。

交換機端口以太網供電(PoE) 設置顯示使用的線對、功率和可用的PoE 級別以及負載條件下的PoE 測試結果。

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀全面深入的Po E 測試

盡管以太網供電(PoE) 簡化了安防攝像頭和接入點等設備的安裝，但以太網聯盟對800 多家安裝商、集成商和最終用戶的調查顯示，五分之四的受訪者在集成PoE 系統時遇到過困難。部分原因可歸結為以下事實：IEEE 提供了三種PoE 標準，術語“PoE”未注冊，并且還存在多種不符合標準的實施方式。

為簡化PoE 安裝及其故障診斷和排除，LinkIQ 顯示供電的線對，包括不同的功率水平以及用于雙重簽名的線對。此外，LinkIQ 實際上會在連接上施加負載，以確保布線基礎設施中的交換機實際上可提供功率符合設計功率要求。

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀LinkWare 文檔編制

LinkIQ 為其執行的測試提供完整的文檔編制功能。測試儀中可存儲多達1000 個帶有描述性名稱的結果并可調用結果。測試名稱和編號隨每次保存自動遞增(“Annex B-1”、“Annex B-2”、“Annex B-3”等)，從而節省順序測試線纜時的大量時間。

報告數據可導出至PC，以用于文檔編制。LinkIQ 使用福祿克網絡的報告管理軟件LinkWare ? PC，該軟件可支持各種類型測試儀，包括20 年前的機型，是業界名副其實的測試報告解決方案，擁有數以萬計的活躍用戶。LinkWare 可用于存儲結果、測試結果數據統計以及生成PDF 報告。

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀：其他功能

●產生與IntelliTone Probe 或Pro3000兼容的模擬或數字音頻，以幫助定位墻壁內或電信機房中的線纜

●使交換機端口指示燈閃爍，以幫助識別連接的交換機端口

●兼容MicroScanner PoE 遠端標識，用于以太網插座識別

●基于手勢的觸控式顯示屏

●可充電鋰離子電池

●利用LinkWarePC 通過USB-C 輕松進行功能和網絡測試升級

●通過標準USB-C 端口充電

福祿克FLUKE LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡測試儀：LinkIQ 的突破性功能

1.? RJ45 端口

2.? 基于頻域的線纜性能鑒定測試的合格/ 不合格測量結果

3.? 彩色觸摸屏

4.? 長度測量顯示到端接、開路或短路的距離

5.? 接線圖顯示故障的類型和位置( 接線錯誤、串?dāng)_線對、短路、斷路)

6.? USB-C 端口，用于數據導出、軟件更新和充電

7.? 線纜“速度計”提供帶寬信息，高達10G

8.? 設備上可保存多達1000 個測試結果，并且測試結果可導出至LinkWare? PC

“10 Gb/s以太網和擴展以太網供電(PoE)等新技術是當今網絡的核心。”福祿克產品副總裁Walter Hock表示：“無論是需要確保無錯誤操作并存檔其工作的安裝方，還是支持高級設備的故障診斷方，都需要一款既具備當今的先進技術又簡單易用，能節省時間和費用，且能夠被廣泛部署的測試工具。”

LinkIQ基于單項測試方法，根據線纜另一端的情況，自動提供相應的測量數據。對于開路的線纜，儀器顯示長度和線對；如果使用隨儀器提供的遠端單元，測試結果顯示線纜支持的最大數據率 —— 高達10 Gb/s；如果線纜連接到某個交換機端口，LinkIQ將顯示交換機的名稱、端口號、速率及雙工模式；如果被告知是支持PoE，儀器將顯示等級和功率(高達90 W或8級)，然后加載交換機，以驗證可提供的功率。

LinkIQ使用福祿克網絡的LinkWare? PC報告軟件，該軟件支持各種測試儀，是業界標準的測試報告解決方案，擁有數以萬計的活躍用戶。管理報告數據的簡單方式是使用免費版本的LinkWare。使用軟件可儲存和訪問來自于各種福祿克產品的結果，也可以生成PDF格式的報告。

“LinkIQ正是我們苦苦尋覓的工具?——?它可以完成綜合布線測試的全部基礎工作，同時也能幫我們了解所連接的交換機。”奧斯汀綜合布線公司負責人Jayson LeBlanc表示：“能夠使用LinkWare軟件提供標準報告，意味著客戶信任我們的工作，我們能夠更快地完成工作并獲得報酬。”

文章來源：福祿克網絡

100/1000BASE-X光纖端口 ?：連接到 SFP適配器和光纖電纜

USB端口 ?：連接到任何 USD設備

RJ-45LAN端口(10/100/1000BASE-T) ：?用以太網電纜連接到網絡如果 PoE可用，則為設備充電

傳輸 LED 綠色 LED指示燈：已連接黃色 LED閃爍 活動

電纜測試/導線映射輸入(WMAP)：用于插線電纜測試

電源按鈕和 LED指示燈：設備通電時發出綠光設備充電時發出紅光

充電端口：連接至交流適配器進行充電

麥克風：允許語音輸入

相機和閃光燈：捕捉圖像和充當手電

Micro SD 卡插槽 ：用于可移動存儲擴展

Micro USB便攜式端口：連接至 USB便攜式導線，用來與 PC或 USB外圍設備通訊

Kensington鎖 ：允許您鎖住您的設備

音量按鈕：增加或減少音頻音量

揚聲器：產生音頻

以下是一個模擬場景：

第一步 – 接收工單

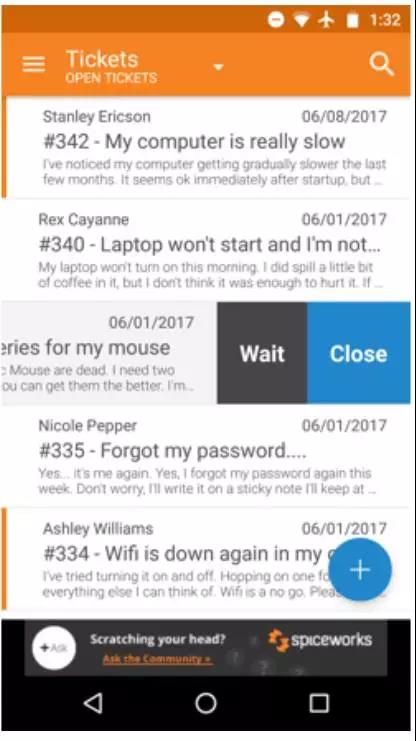

你從 LinkRunner G2 智能網絡測試儀 上分配工單的 APP 接獲兩張故障工單

故障工單1 – 某一個網段上的用戶無法登陸

故障工單2 – 另一網段上的用戶投訴網速太慢

當然，接收工單的方式很多種，其中包括專用工單 APP、電郵、實時通信 APP?等等。

第二步 – 查找相關資料

在前往現場之前，你先在 LinkRunner G2 智能網絡測試儀 上查看相關網絡的交換機配置文檔 （可通過設備制造商的 APP、公司 NAS 客戶端、Chrome 瀏覽器）。找到了需要的信息后，我們便可趕赴現場處理故障工單1?– 用戶無法登陸問題。

第三步 – 到達工單1現場進行故障排查

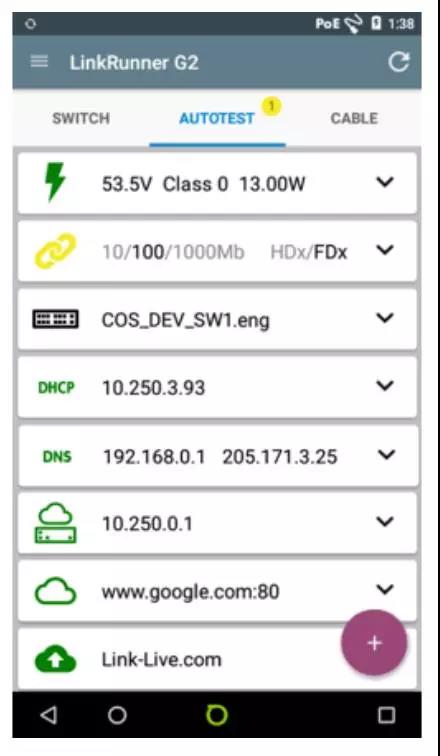

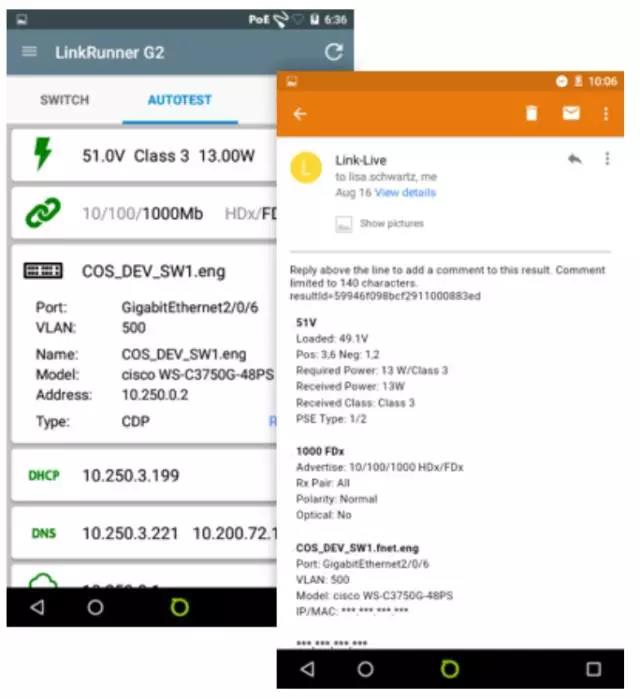

抵達工單1的現場后，你馬上插上以太網線把 LinkRunner G2 智能網絡測試儀連接上網絡。在主頁面選擇 AutoTest?運行自動測試。數秒鐘后，結果已經顯示在屏幕上。你立刻發現問題在于用戶位于錯誤的 VLAN 上。該測試結果也同時被自動上傳到 Link-Live 云端服務平臺。完成各種測試后，你會收到 Link-Live?平臺發過來的電子郵件詳細列出各項測試結果。你可以通過轉發該郵件上報問題并建議他們采取糾正措施。

第四步 – 到達工單2現場進行故障排查

現在到達故障工單2的現場，這個網段上的用戶抱怨網速非常緩慢。根據你之前所查看的配置文檔，你得知這個網段的網速配置是1000Mbps。

你把 AutoTest 驗證網速的配置更改為 1000/Full，然后開始進行 AutoTest 自動測試。

幾秒鐘后結果顯示。LinkRunner G2 發出警告提示標明網段的實際速度是 100 Mbps。由于 1000?Mbps 需要用到8根線來傳輸，你懷疑可能是網線出了問題。你把網線的另一端拔出插口并使用 LinkRunner G2?進行線纜測試，測試的結果是第7，8線對在5英尺位置開路。這顯示問題出在線纜。你更換了網線后問題便消失。

在很短的時間，單靠 LinkRunner G2 智能網絡測試儀你便完成了以下工作：

• 接收故障工單
• 查看技術文檔
• 在第1張工單現場進行 AutoTest 并發現 VLAN 錯配
• 你將問題準確地上報完成故障工單
• 在第2張工單現場進行 AutoTest，發現用戶網絡運行速度低于預期

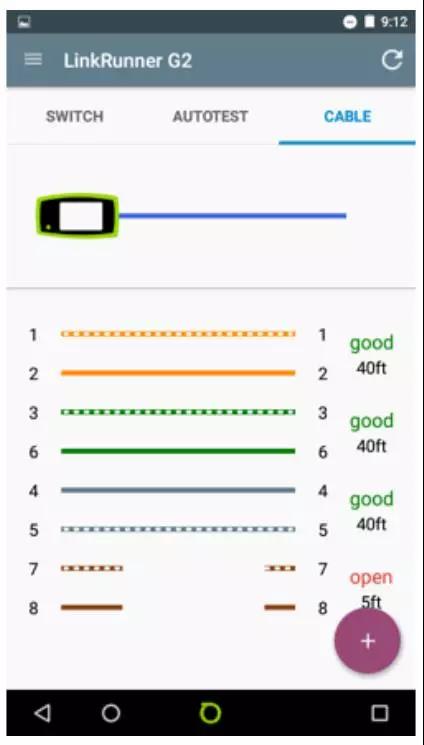

• 進行線纜測試并發現網線開路問題
• 解決了故障

福祿克網絡測試儀技術規格指南。

二、功能指標要求

2.1儀器設備名稱：DCS網絡分析儀

2.2儀器設備用途：用于進行發電廠DCS以太網網絡負荷率測試；DCS網絡性能測試（測試傳輸介質損耗、衰減、傳輸延時、時延偏離等參數）；CS網絡性能測試（網絡連接測試、協議統計、最大流量統計、VLAN統計、設備搜索等）試驗收等工作。

2.3性能要求及指標
1、儀器設備性能指標要求序號性能指標名稱性能指標要求是否關鍵1以太網網絡負荷率測試不用在交換機上設置SNMP協議，通過網絡分路器（TAP）接入DCS網絡的數據鏈路層，單臺設備即可測試網絡通訊負荷率。查看并記錄重要的網絡狀態：以太網利用率、沖突和錯誤。

2、基本電纜測試支持基本電纜測試，包括電纜長度、短路、開路、交叉、錯對和串繞，每根導線的連通性。即便是電纜連接著網絡設備時，也可以進行這樣的電纜測試。

3、故障檢測和診斷實時故障檢測和診斷：查找沖突 ?IP ?地址、網絡設備配置錯誤、端口雙工不匹配、DHCP服務失敗、錯誤幀類型、以太網沖突、交換機端口流量統計、高利用率網段和電纜故障等。識別和定位VLAN中的設備。通過“Problems ?log”（故障日志），評估每個錯誤、告警和信息。查找網絡中帶寬的最大占用者，依據可以是幀類型，如錯誤、廣播、多播、組播（多播），也可以是協議類型，如IPV4、ARP、Spanning ?Tree、IPX、CDP等，找到造成這種現象的數據源，從而加快故障的解決。

4、網絡性能分析獲取豐富的網絡信息：定位、查看和存儲1000個網絡設備。并能詳細分析每個設備的配置、地址和工作狀態。分析網絡中的流量統計信息，包括協議分布情況、發送流量的最高者、發送廣播數據的最高者、發送錯誤數據的最高者等。可以對關鍵設備，如路由器、服務器、交換機等建立一個關鍵設備列表，通過自動周期性PING ?的方式驗證連通性。可以搜索出所有交換機端口及VLAN ?配置，還可以深入調查每個端口的工作狀態，包括連接的主機、流量趨勢等。顯示出流量情況，可獲取交換機的設置：定位和查找交換機端口，報告交換機的 ?MAC、IP、SNMP ?名稱和每個端口的速率和利用率，支持交換機端口的流量統計。驗證連接脈沖，包括脈沖類型、電平和自動協商通告信號，并對快速鏈路脈沖信號進行解碼。分析性能趨勢，建立基準測試報告。

5、支持能力支持全自動測試，支持全雙工 ?10/100/1000M ?銅介質以太網測試。，支持按照 ?IP ?子網、NetBIOS ?域和 ?IPX ?網絡區分設備類型，并生成設備清單列表。子網信息包括子網掩碼和地址段范圍；域信息包括域名稱及屬于域的設備。支持WEB ?瀏覽器 ?或 ?Telnet ?等工具，來配置交換機或查看它的狀態和端口的流量統計信息。支持遠程接入和控制。通過 ?WEB ?瀏覽器，管理員可以遠程監測和分析故障。對于遠程網絡，只需將儀表接入，就可以利用PC ?通過 ?WEB ?瀏覽器操作和管理遠程的儀表。支持以太網供電網絡，獲得每個線對的當前供電電壓情況。支持802.11a/b/g/n ?WLAN測試選件，支持GB/T ?21671局域網驗收選件，支持千兆光纖選件。

6、基本網絡測試工具

● ? 關鍵設備 ?Ping ?和狀態監測

● ? ?TraceRoute

● ? ?Trace ?SwitchRoute

● ? ? IP ?Ping

● ? ? FTP

● ? ?Telnet

● ? ?Web ?瀏覽器

7、網絡測試報告對于測試結果可以通過 ?XML ?格式做出文檔備案，報告記錄網絡特征、基本性能、設備一覽表、故障日志、端口流量統計，所有這些報告都可以通過 ?WEB ?方式查看。是8支持測試接口全雙工10BASE-T， ?100BASE-TX， ?1000BASE-TX是9接口集線器/網卡連接端口（RJ-45）接線圖測試連接端口（RJ-45）RS-232C ?串口（DB-9）USB ?接口（可用于連接鍵盤和鼠標）CompactFlash存儲卡插槽PCMCIA ?卡插槽耳機/麥克風插孔電源插孔是10操作界面彩色觸摸屏，分辨率640 ?x ?480 ?像素，TFT（激活）是11電池要求可更換鋰電池 ?7.2V ?DC（額定），4.2Ah，可插拔可充電；電池使用時間典型4小時，待機模式下10小時是12外型尺寸等基本信息便于攜帶，重量 <1 ?kg操作溫度：0° ?到 ?+40°C，最大 ?95% ?相對濕度存儲溫度：-20° ?到 ?+60°C ?沖擊振動：滿足 ?Class ?3 ?設備 ?MIL-PRF-28800F ?要求是13檢定報告設備必須送檢合格（具有檢定資質單位）并提供相關檢定報告是

2.4制造、驗收、試驗技術標準或技術條件

2.4.1 ?DL/T ?774-2015火力發電廠熱工自動化系統檢修運行維護規程

2.4.2 ?GBT ?21671-2008 ?基于以太網技術的局域網系統驗收測評規范

2.4.3 ?JJF ?1534-2015 ?數據網絡性能測試儀校準規范

三、供貨范圍

3.1賣方應提供詳細供貨清單，包括兩部分：儀器設備清單、隨機附件（備件、專用工具）清單。清單格式采用商務標書中無價格的《分項價格表》。

3.2特殊要求：無。

四、技術資料

4.1必須提供出廠檢驗合格報告。

4.2進口材料提供報關單。

4.3隨機供貨文件

1）提供設備檢驗所需的技術資料和圖紙。

2）提供設備性能試驗所需的技術資料和圖紙。

3）提供儀器操作使用說明書，進口設備需提供中、英文資料。

4）提供的資料的內容，應滿足設備在現場的安裝、調試、驗收、運行、維護和檢修的需要。

五、交貨進度

合同生效后 ?1 ?個月內交貨。

六、設備驗收

按照訂貨技術協議要求進行設備驗收。

七、技術服務

1．賣方免費派遣業務熟練的技術人員到現場負責安裝和設備調試，應指導買方吊裝、存放所供設備，并保證所供設備不變形、不損壞。對主要設備部件的安裝、調試進行質量檢查和確認，并對一些關鍵設備在安裝、調試記錄上簽字。

2．賣方技術人員免費到現場培訓買方的安裝、調試、試驗和維修人員，使操作者能夠獨立完成日常檢驗、設備維護和簡單維修及故障診斷排除。

3．賣方人員有責任對所供設備的技術文件、圖紙和手冊的內容作詳盡解釋?zhuān)卮鸷徒鉀Q買方技術人員提出的涉及所供設備的有關問題。

4．賣方技術人員免費參與對設備和零部件缺陷的處理。

5．質保期內賣方接到買方服務通知后，12小時內給予答復，如必要維修人員應在48小時內到達現場處理。

八、質量保證

1．質量保證期為設備交接驗收簽字之日起 ?壹 ?年。在質量保證期中，賣方免費負責處理所有設備質量問題；質量保證期后，賣方應長期提供優惠的備品備件和技術服務。

2．賣方應有可操作的質量保證程序及相應的文件，在制造過程中，對設備的材料、聯接、組裝、工藝、整體及功能進行試驗和檢驗，嚴格執行質量程序文件。
